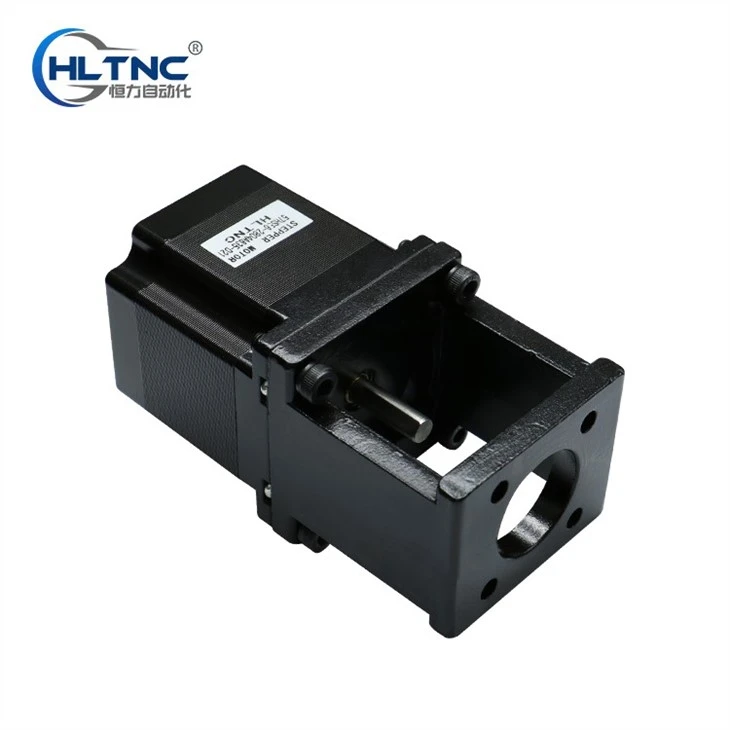

Braced Modur Stepper

Cyflwyniad Cynnyrch

Braced modur neu fownt modur yw'r siasi neu ran o'r offer trydanol ar gyfer defnyddio neu osod yr offer trydanol

1. Mae tyllau mowntio neilltuedig a cilfachau pan fydd y sylfaen modur a'r modur yn ifanc, felly mae'n well darparu'r model modur neu'r maint wrth archebu.

2. Pan fydd y sedd modur wedi'i gysylltu â'r gefnogaeth sgriw, mae sedd cynnal sgriw sy'n cyfateb i'r sedd trosglwyddo i ddewis ohoni!

3. Mae angen cyplydd wrth gysylltu y siafft modur a'r siafft sgriw bêl.

Mae'r sedd modur wedi newid y dull cysylltiad traddodiadol i un integredig, gyda manylder uwch, gosodiad haws ac ymddangosiad mwy prydferth.

Yn gyffredinol, mae'r dull cysylltu traddodiadol yn cynnwys sedd gynhaliol, braced modur, a chyplydd. Mae'n cymryd llawer o amser i addasu uchder y ganolfan a'r ecsentrigrwydd. Bydd addasiad amhriodol yn achosi i'r siafft sgriw dorri neu i'r cyplydd dorri.

Mae'r sedd modur yn un o'r rhannau pwysig yng nghysylltiad gyrru'r offeryn peiriant CNC. Fe'i defnyddir mewn symiau mawr ac mae'n perthyn i'r rhannau math blwch bach. Felly, mae cywirdeb gweithgynhyrchu'r rhan hon yn uchel iawn. Y goddefgarwch twll yn y dwyn gosod yw H7. Mae'n ofynnol i fertigolrwydd arwyneb gosod y modur fod yn ddim mwy na 0.01, goddefgarwch y geg modur yw h7, cyfexiality llinell ganol y siafft modur i linell ganol y modur. mae'n ofynnol i sedd dwyn fod yn ddim mwy na 0.02, ac mae'n ofynnol i rediad llinell ganol modur wyneb gosod y modur fod yn ddim mwy na 0.01.

1. Gosodiad syml: Yn meddu ar unedau cynnal a gosod safonol, gellir gosod y modur yn hawdd gan ddefnyddio cysylltwyr.

2. Cywirdeb uchel: Mae rhan mowntio'r sgriw bêl a'r modur wedi'i integreiddio, a gall y strwythur hwn leihau'r gwall rhwng y ddwy echel yn effeithiol.

3. Cywirdeb lleoli uchel: mae gan y tu mewn i'r darn cysylltu sedd gynhaliol arbennig ar gyfer y sgriw bêl (gan gynnwys Bearings paru cyswllt onglog diametrig), sy'n rheoli swing echelinol y sgriw yn effeithiol.

4. Anhyblygrwydd uchel: Mae'r darn cysylltu wedi'i wneud o ddur carbon canolig o ansawdd uchel, gydag ymwrthedd effaith gref a gwydnwch.

5. Cywirdeb peiriannu: mae gwyriad crynodedd yn plws neu'n minws 0.01, a fertigolrwydd yr wyneb diwedd yw 0.01. Mae'r nyten yn symud yn echelinol ar hyd y sgriw arweiniol i yrru'r bwrdd gwaith. Defnyddir y dull trosglwyddo hwn yn gyffredinol mewn offer peiriant sgriw hir i atal y sgriw plwm rhag dirgrynu ac anffurfio oherwydd anhyblygedd annigonol.

Cais

Yn addas ar gyfer modur stepper, modur servo, modur tri cham, modur dau gam

Mae modelau modur yn cynnwys Nema17 nema23 nema24 nema32 nema34 nema42 nema52
